【2026年版】ワークフロー図の書き方とは？AI活用での業務効率化と無料テンプレート

業務の属人化や非効率なプロセスを解消する最短のアプローチは、現状の業務フローを可視化し、ボトルネックを特定することです。本記事では、AIを活用して実用的な ワークフロー図 を作成し、現場の生産性を高めるための7つの実践ステップを解説します。スコープの定義から、標準的なワークフロー図の書き方、テンプレートを活用した効率化、そしてAIによる継続的な改善サイクルの構築までを網羅的に習得できます。

ワークフロー図の書き方：作成前の準備

ワークフロー図を作成する上で、最初に取り組むべきは業務のスコープ（範囲）の定義です。AIを活用して図解を自動生成する場合でも、前提となるプロセスが曖昧なままでは実用的な出力は得られません。まずは「どこからどこまでの業務を可視化するのか」を決定します。

業務範囲を特定する際は、開始条件と終了条件を具体化します。たとえば「稟議申請」であれば、「起案者がフォームに入力した時点」を開始とし、「決裁者が承認し、システム通知が完了した時点」を終了と定めます。

この前提条件を的確に言語化し、AIへ正確な指示を出すためには、プロンプトエンジニアリングの基礎 を押さえておくことが効果的です。AIへの指示出しが明確であればあるほど、生成される図の精度は飛躍的に向上します。

ワークフロー図で使う標準記号とルール

誰が見ても同じ解釈ができるように標準的な記号を使い分けることは、ワークフロー図の書き方の基本です。担当者ごとに独自の図形を使ってしまうと、チーム全体での認識のズレが生じ、後のシステム化や業務改善の妨げになります。

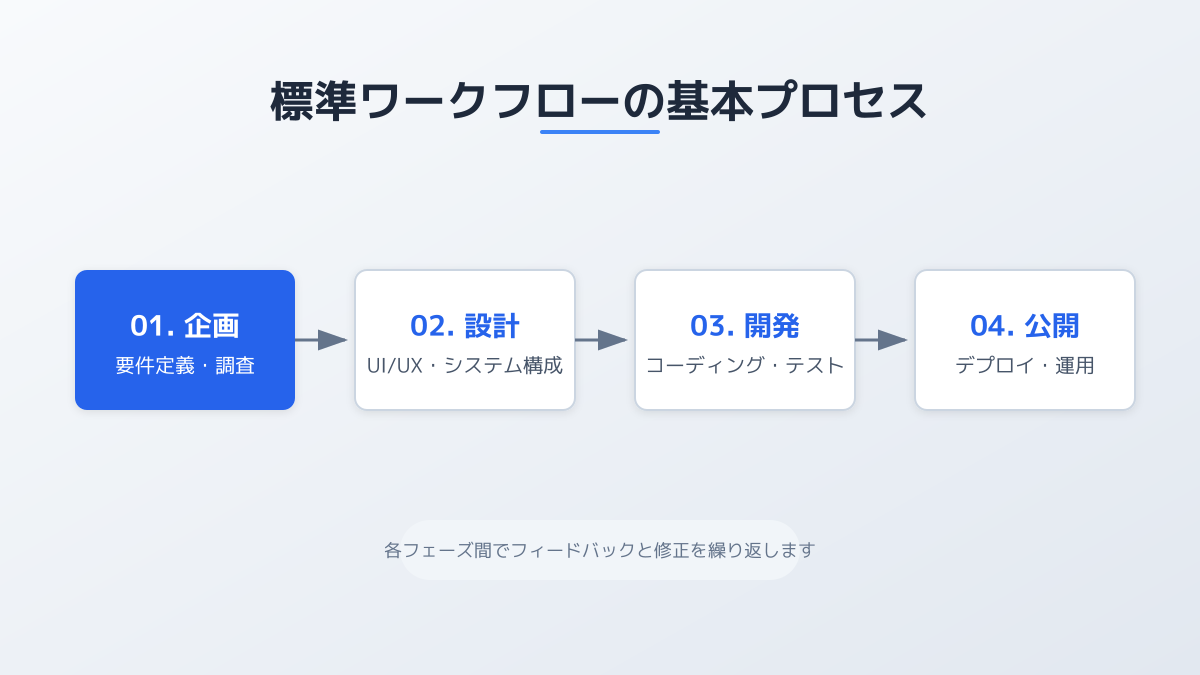

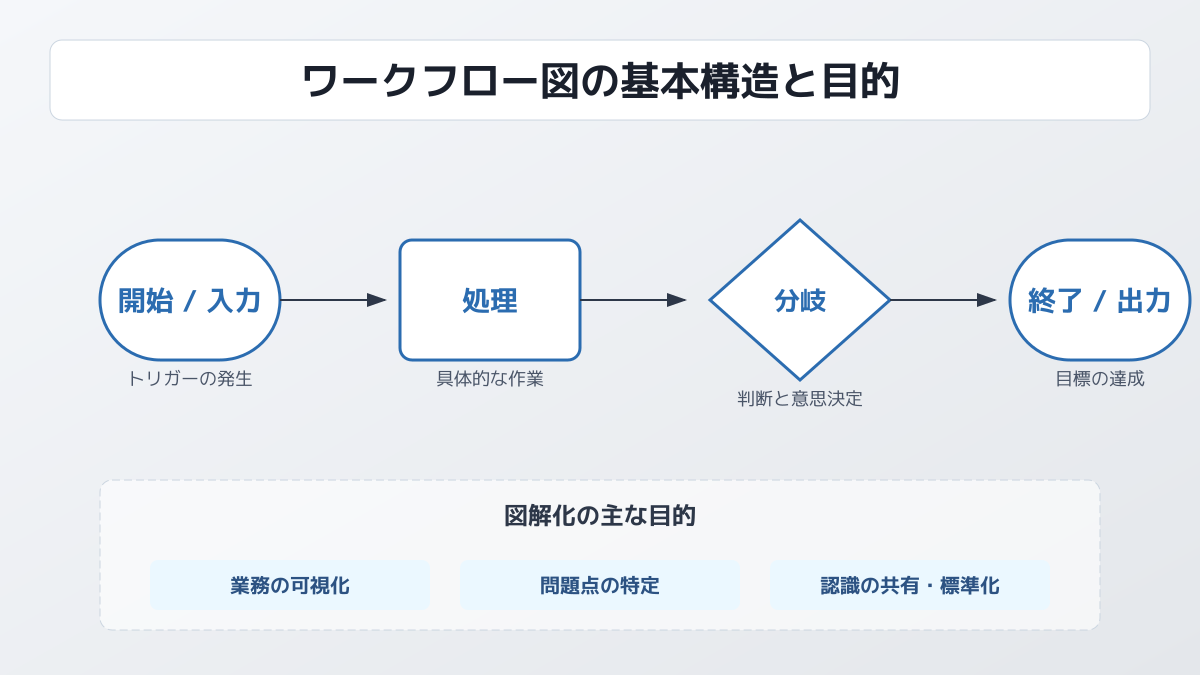

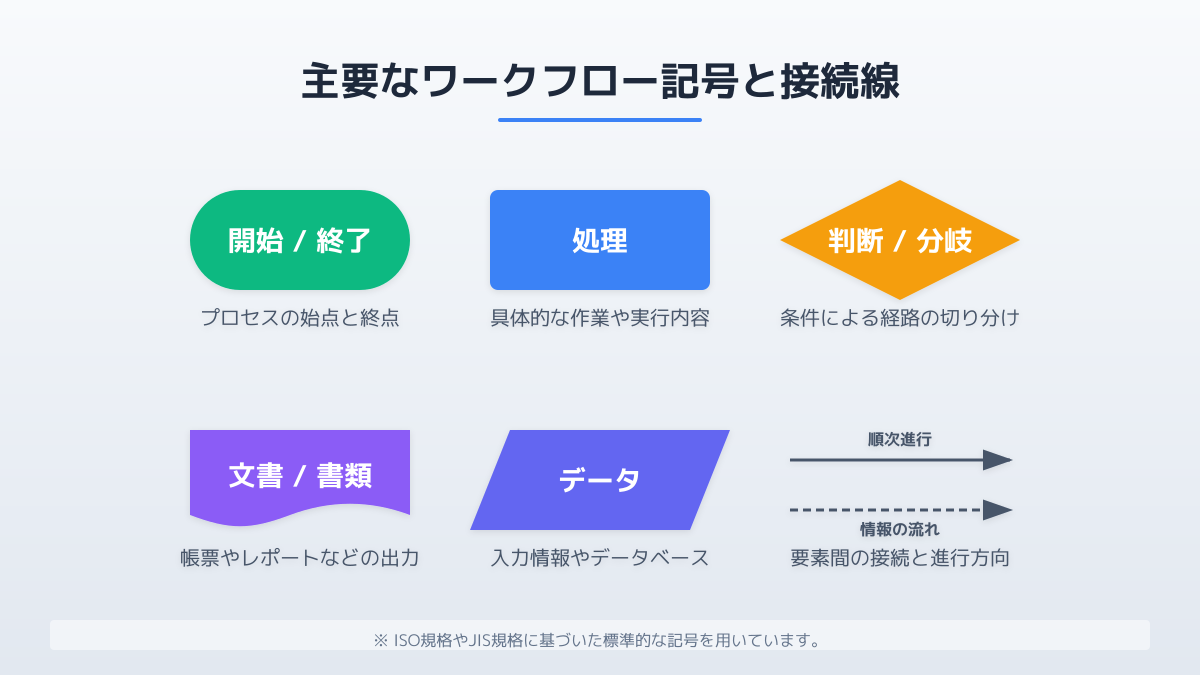

フロー図を記述する際は、主に「開始・終了（角丸長方形）」「処理（長方形）」「判断（ひし形）」「文書（波底の長方形）」を使用します。これらの記号を矢印でつなぐことで、業務の進行方向を正確に示します。

表記ルールが統一された業務プロセスは、AIエージェントや自動化ツールの導入時にも役立ちます。業務手順が論理的に整理されていれば、システム連携がスムーズに進行します。社内情報の安全な活用や自動化の基盤構築については、社内データ連携による生成AI活用 も参考にしてください。

判断基準の言語化と条件分岐

業務プロセスを可視化する上で欠かせないのが、作業の分岐点となる条件の明確化です。単に作業を順番に並べるだけでなく、どこで誰がどのような基準で意思決定を行うのかを図に落とし込むことで、業務の滞留を防ぎます。

条件分岐を定義する際は、以下の3つの要素をセットで言語化します。

• 担当者（Who）: 誰が意思決定を行うのか（例：部門長、システム自動判定など）
• 基準（What）: 何をもってYES/NOを分けるのか（例：見積金額が50万円以上か未満か）
• アクション（How）: YESとNOで、それぞれどのプロセスに移行するか

「上長の承認が得られたか」といった曖昧な基準ではなく、「見積額が100万円を超えているか」といった客観的な数値基準を設けることが、属人化を防ぐ鍵となります。

現場で使える無料テンプレートと具体例

図形や矢印を一つずつ配置して一から作成するのは手間がかかります。効率的に可視化を進めるためには、用途に合った ワークフロー図 テンプレート の活用が推奨されます。

あらかじめ承認フローや条件分岐の枠組みが設定されている無料テンプレートを用いることで、抜け漏れなくスムーズにプロセスを整理できます。特に、経費精算や稟議申請といった一般的な社内業務であれば、既存のフォーマットを自社向けに微調整するだけで実用的な図が完成します。

以下は、テキストベースで構成できる「経費精算フロー」の無料テンプレート例です。AIに指示を出す際や、作図ツールに入力する前の下書きとしてそのまま活用できます。

【経費精算ワークフローの無料テンプレート例】

このような構造化されたテンプレートをベースにすることで、生成AIに「この表をもとにMermaid記法のワークフロー図を作成して」と指示するだけで、一瞬で図解を生成できます。生成AIの導入をこれから本格的に進める場合は、生成AI導入費用の相場と内訳 も参考にしてください。

AIを活用したボトルネックの特定

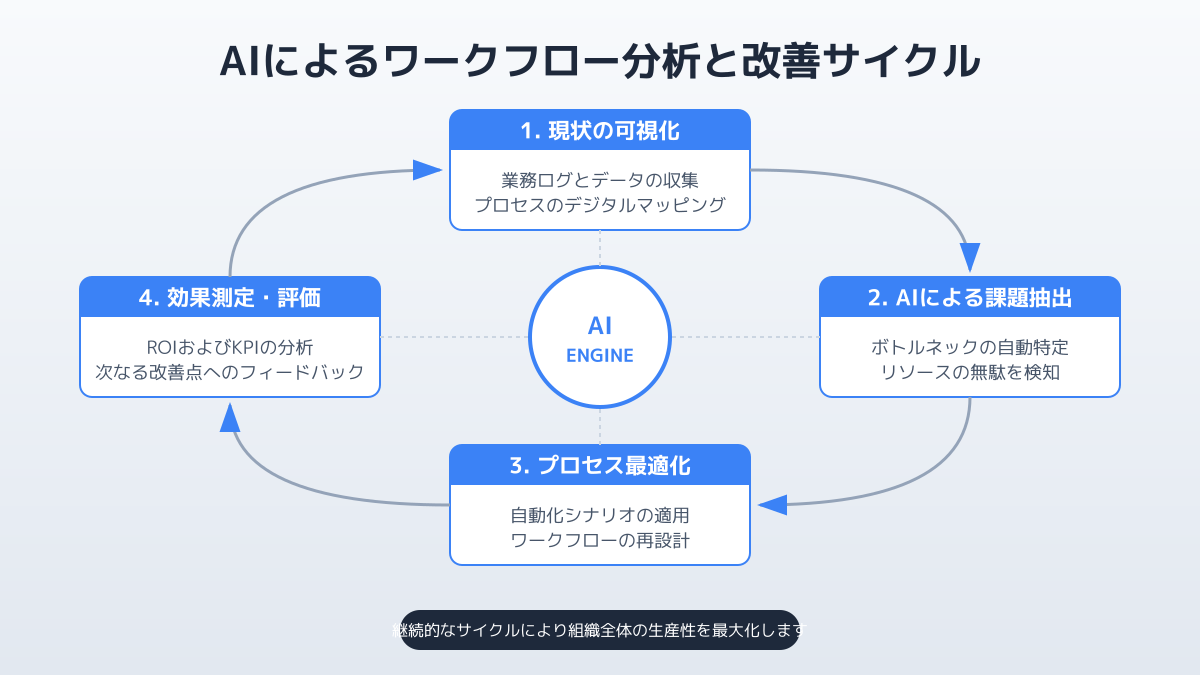

業務の流れは一度可視化して終わりではなく、実際の運用データに基づいてアップデートしていく必要があります。近年では、AIに既存のプロセスを読み込ませることで、人間では気づきにくい非効率な手順や無駄な待機時間を客観的に洗い出すことが可能です。

過去の承認履歴や差し戻しのデータをAIで分析すると、「特定の部署を経由する際にリードタイムが長期化している」「特定の条件で差し戻しが頻発している」といったボトルネックが特定できます。

この分析結果をもとに、「金額が50万円未満かつ定常取引の場合は自動承認とする」といった新しいルールをフロー図に反映させることで、業務効率化が大きく前進します。他業界の事例として、建設業でのAI活用による業務効率化事例 なども、現場のボトルネック解消のヒントになります。

例外処理の分離とマニュアル連携

実際に現場で運用する際、あらゆる例外パターンを一つの図に網羅しようとすると、経路が複雑に絡み合い、本来の目的である「業務の全体像の把握」が困難になります。

実用的な図を維持するためには、日常業務の8割を占める「基本ルート」を太線や中央の直線で強調し、発生頻度の低い「例外ルート」は別紙のフローやマニュアルに逃がすといった工夫が必要です。

情報の粒度を意図的にコントロールし、現場の担当者が直感的に理解できるシンプルさを保つことが、実効性の高いプロセス設計を実現します。細かなイレギュラー対応は、社内AIのナレッジベースやテキストマニュアルと連携させる運用が効果的です。さらにAIエージェントを活用すれば、これらの例外処理も自動化できるケースがあります。詳しくはAIエージェントの業務自動化例3選！RPAとの違いと導入手順 も参照してください。

定期的なレビューと運用体制の構築

どれほど精緻なフローを作成しても、現場の担当者が実務で参照しなければ意味がありません。ルールの形骸化を防ぐためには、定期的な見直しと運用体制の構築が不可欠です。

新しいツールを導入した際や、組織変更があったタイミングなど、業務環境の変化に合わせてマニュアルを更新する担当者を決めておきます。四半期や半期に一度、現場のリーダーやDX担当者が集まり、現在のプロセスが実態と乖離していないかを点検するレビュー体制を設けてください。

運用と改善のサイクルを回すことで、 ワークフロー図 は単なる資料から、生産性向上のための生きたツールへと進化します。

まとめ

本記事では、業務効率化と生産性向上に不可欠なワークフロー図について、作成から運用・改善までの実践ステップを解説しました。

• 業務の開始と終了（スコープ）を明確に定義する
• 標準記号を用いて、誰が見ても理解できる表記ルールを統一する
• 条件分岐の基準を言語化し、属人的な判断を排除する
• 無料のテキストテンプレートを活用して作成工数を削減する
• AIによるデータ分析でボトルネックを特定し、プロセスを最適化する
• 例外処理を分離し、図のシンプルさを維持する
• 定期的なレビュー体制を設け、現場での形骸化を防ぐ

これらのステップを踏むことで、貴社の業務プロセスはより透明性が高く、変化に強いものへと進化します。AIやテンプレートを効果的に活用し、実務で機能する業務基盤の構築に役立ててください。また、より高度なシステム化を目指す場合は、Difyワークフローの作り方｜AI業務自動化システムを自作する3ステップ もあわせてご覧ください。
